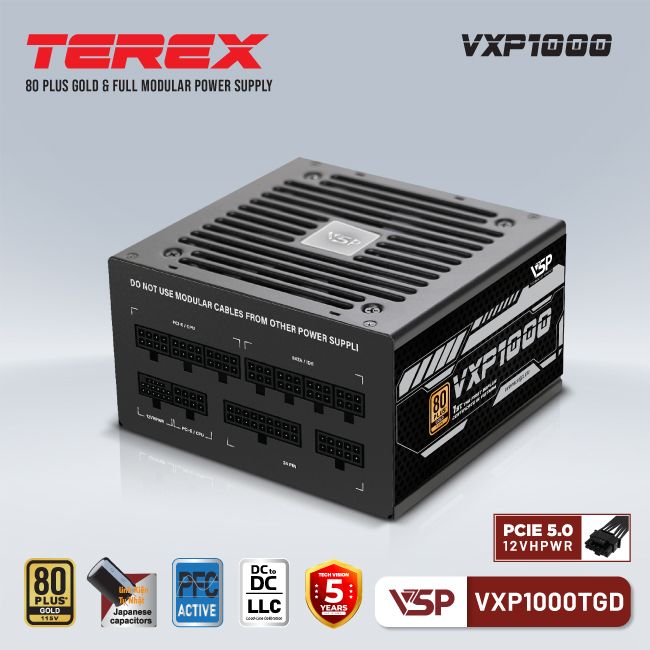

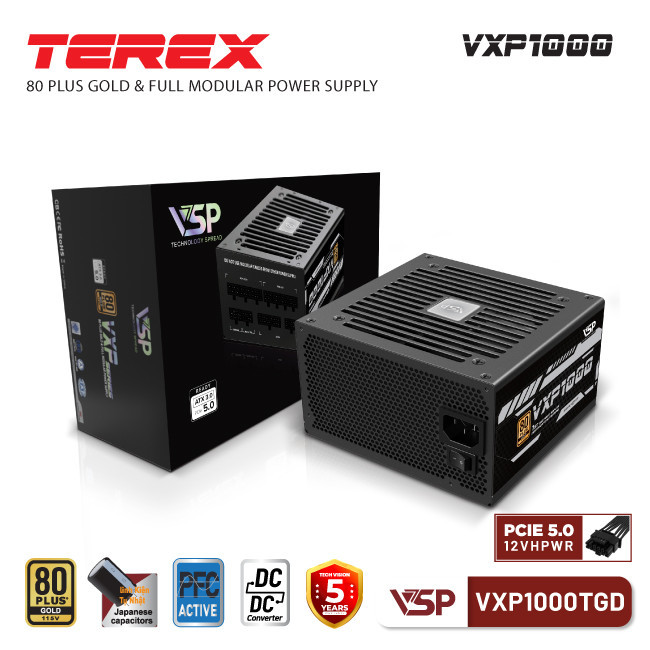

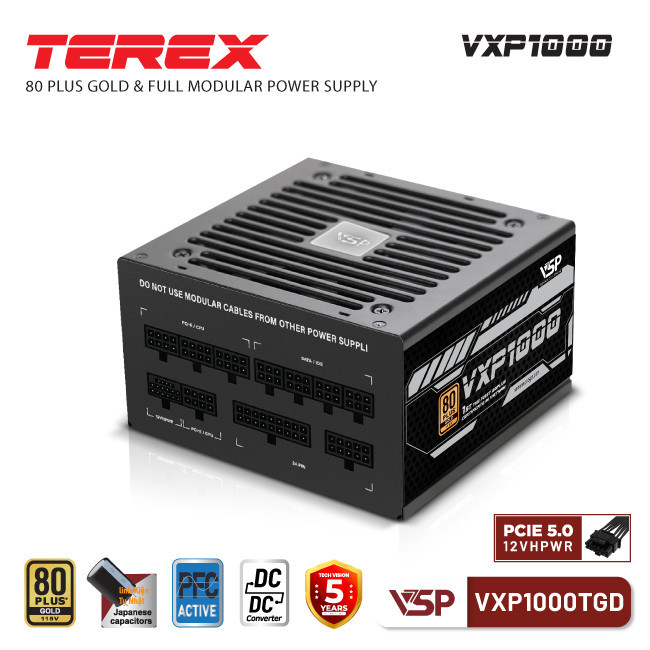

Bộ nguồn VSP TEREX VXP1000TGD - 80 Plus Gold - 1000W

Bộ nguồn VSP TEREX VXP1000TGD - 80 Plus Gold - 1000W
  • Mã sản phẩm: 20231101-1173
  • Còn hàng
  • Mã sản phẩm: VXP1000TGD
  • Màu sắc: Đen
  • Hãng sản xuất: VSP
  • Chứng nhận 80 Plus: CLEAResult® 80 PLUS® - Gold
  • Công suất định danh: 1000W
  • Nguồn đầu vào: AC 100~240V, 12/6A, 60/50Hz
  • Kích thước: ATX - 165 x 150 x 86 (mm)
  • Loại quạt: Quạt HBF kích thước 120mm vận hành êm ái và hiệu quả
  • Tính năng bảo vệ: OCP/OPP/SCP/
  • Active PFC: Yes /CM6500UNX
Tổng quan sản phẩm

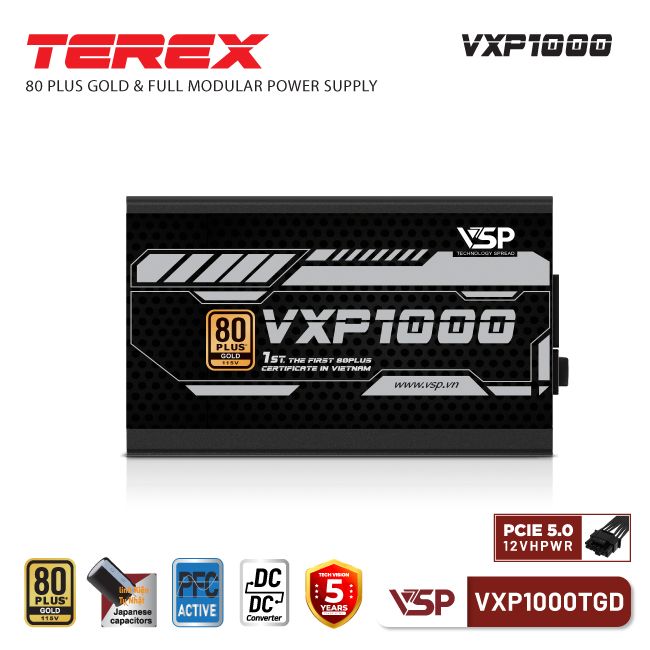

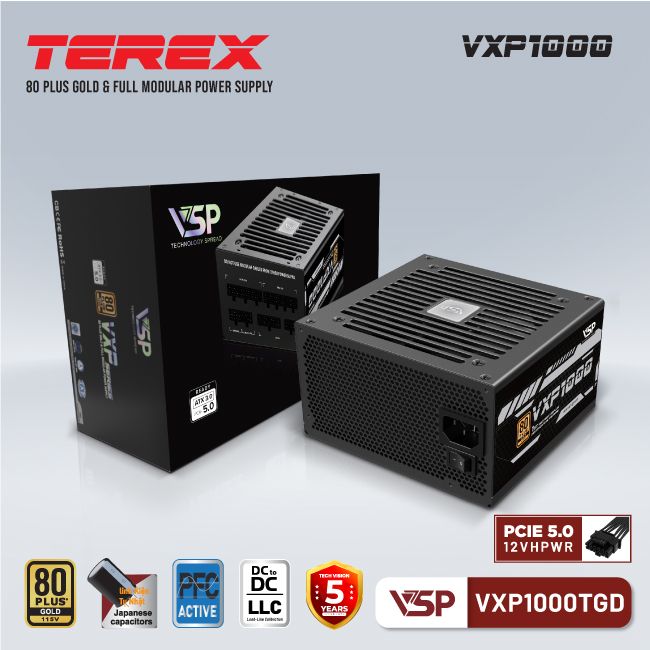

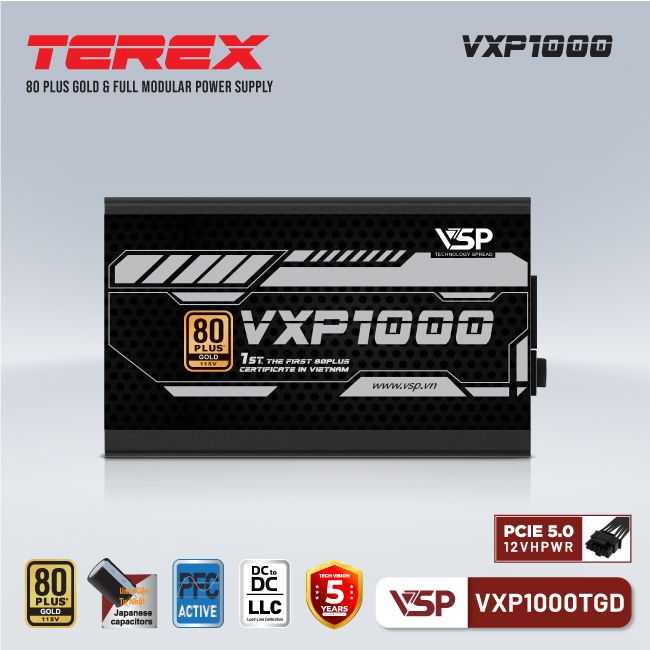

VSP TEREX VXP1000TGD

Bộ nguồn  VSP TEREX VXP1000TGD 1000W 80 PLUS Gold PCIe 5.0 Full Modular chuẩn ATX 3.0 có độ ồn cực thấp với nhiều đầu nối EPS12V cung cấp nguồn điện hiệu quả nhất. Chuẩn 80 PLUS Gold cho PC của bạn và có tất cả các kết nối cần thiết. Cung cấp năng lượng cho các bản nâng cấp PC khắt khe nhất hiện nay.



TƯƠNG THÍCH 100% VỚI CHUẨN ATX 3.0



VSP đã chủ động và liên tục phát triển dòng Nguồn ATX3.0 đầu tiên của mình. Chuẩn ATX 3.0 và các đầu nối 12VHPWR của VSP TEREX VXP1000TGD ATX3.0 hoàn toàn có thể hỗ trợ công suất tối đa được tạo ra bởi các dòng Card đồ họa và cũng như toàn bộ hệ thống, đã đến lúc sẵn sàng cho tất cả các linh kiện cao cấp nhất trong tương lai.



VXp1000_ATX3.0





PCIe 5.0 CUNG CẤP ĐIỆN CHO GPU TRONG TƯƠNG LAI



Đầu cấp nguồn 16 pin PCIe 5.0 sẵn sàng cung cấp năng lượng mạnh mẽ cho các dòng card đồ họa Nvidia® GeForce RTX® 40 Series.



VXP1000 PCIE5.0



 CHỨNG NHẬN 80 PLUS GOLD



Hiệu suất luôn là một trong những yếu tố then chốt đối với người dùng khi lựa chọn bộ nguồn cho pc của mình. Mặc dù có nhiều lựa chọn hiệu suất, nhưng 80 PLUS Gold là lựa chọn lý tưởng trong vài năm qua và tiếp tục được coi là tiêu chuẩn cho phần lớn thế giới. VSP TEREX VXP1000TGD có chứng nhận 80 PLUS Gold, đảm bảo đem đến hiệu suất 90% ở mức tải thông thường, giúp giảm mức tiêu thụ điện năng và ít tiếng ồn hơn.



Chứng nhận 80 Plus Gold

Chứng nhận 80 Plus Gold

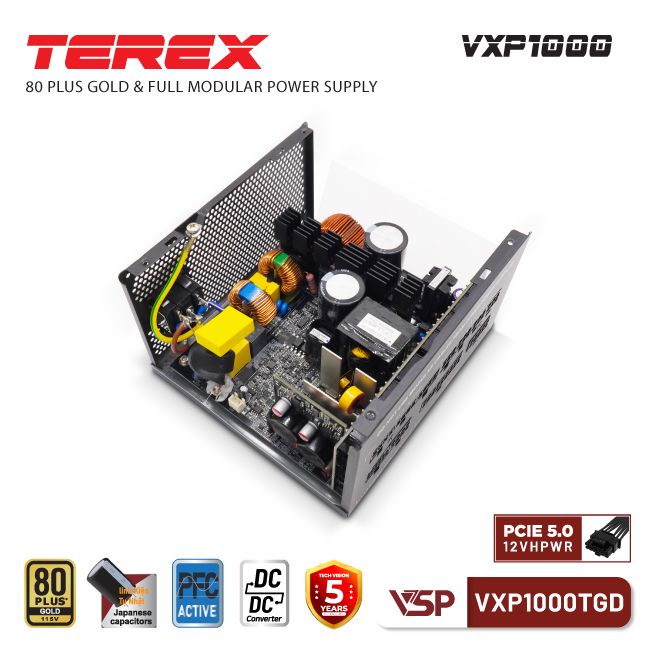

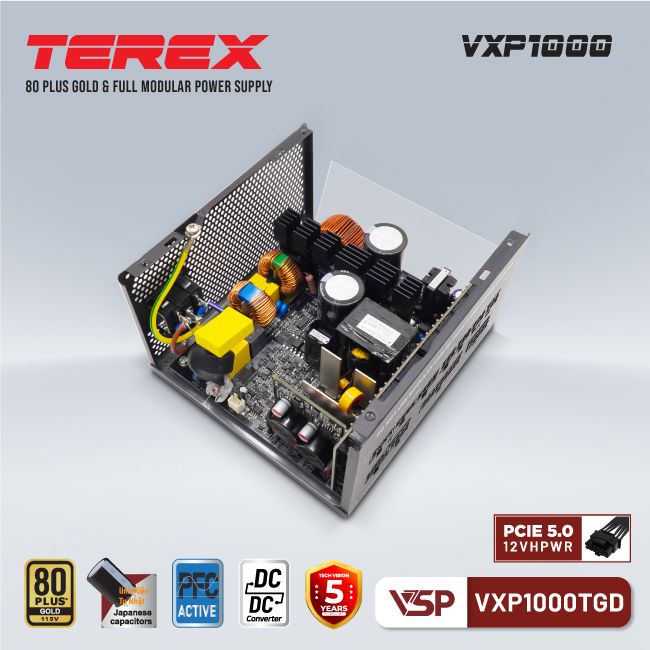

CÔNG NGHỆ DC - DC + LLC



Nguồn phát sẽ cung cấp năng lượng cho một cấp điện áp, nhưng mỗi bộ phận của bạn sẽ cần một điện áp cụ thể để có thể hoạt động đúng. Quá trình chuyển đổi năng lượng thô từ nguồn phát thành nhiều cấp điện áp mà các bộ phận của bạn cần có bộ phận đặc biệt để chuyển đổi một cách nhanh chóng, hiệu quả và an toàn. Công nghệ DC-to-DC + LLC của VXP1000TGD đã được tạo ra một cách tỉ mỉ để đáp ứng yêu cầu này và cách bố trí mạch chuyển tiếp kép đã được thiết kế để chuyển đổi nguồn điện 12V thành mức 3V và 5V với độ nhiễu gợn tối thiểu. Với hiệu suất 80 PLUS GOLD sẽ giảm rủi ro cho các thành phần được kết nối của bạn.



VXP1000 DC-DC

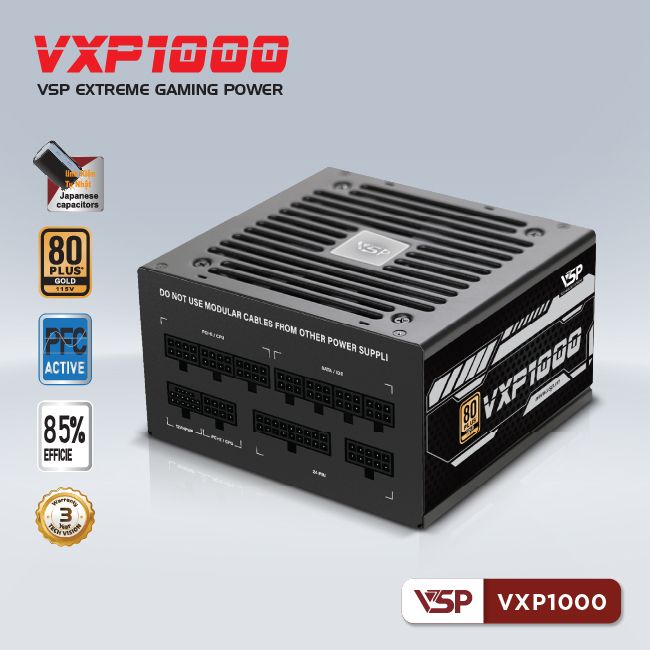

FULL MODULAR POWER SUPPLY



Hệ thống cấp nguồn dây dài theo chuẩn module

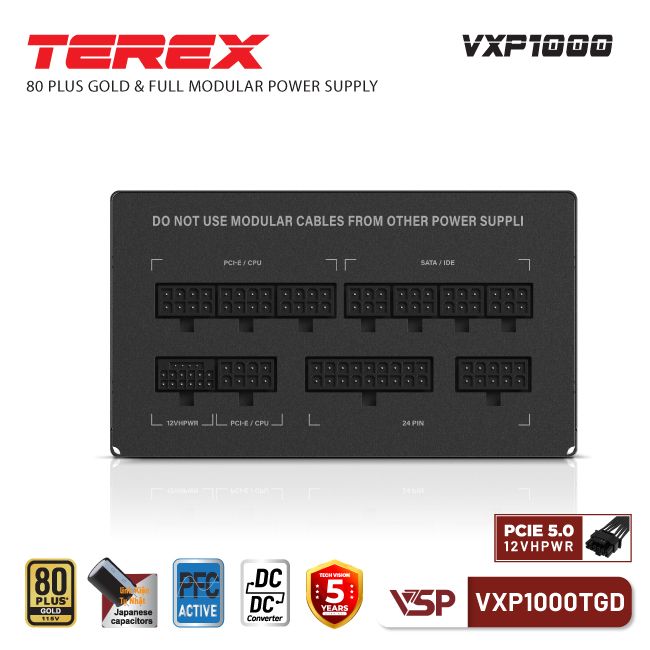

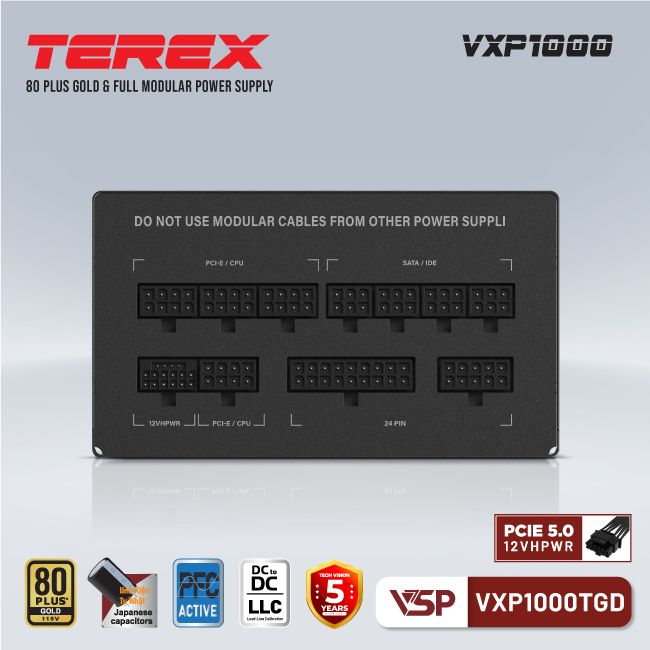

CONNECTOR FULL MODULAR POWER SUPPLY
Cáp Motherboard 24 (20+4)pin

Motherboard 24 (20+4)pin

1 x 600mm
Cáp CPU 4+4 Pin

CPU 4+4 Pin

Line1 x 8(4+pin) - 700mm
Line2 x 8(4+pin) - 700mm
Cáp 12VHPWR 12+4 pin

12VHPWR 12+4 pin

1 x 550mm (ATX3.0 - PCI-e5.0)
Cáp CIe 6+2 pin

PCIe 6+2 pin

  Line 1: 2x 8 pin(6+2pin)- 670mm(550+120mm)
            Line 2: 2x 8 pin(6+2pin)- 670mm(550+120mm)
Cáp SATA

SATA


- Sata: Line1: 3x Sata - 800mm(500+150+150)
            Line2: 3x Sata - 800mm(500+150+150)
            Line3: 3x Sata - 800mm(500+150+150)
Cáp 4P Molex

4P Molex

- IDE/FDD: 3 x 4 pin Molex  - 800mm
Cáp FDD

FDD

1 x 150mmm



THÔNG SỐ KỸ THUẬT
AC Input AC 100~240V, 12/6A, 60/50Hz
DC Output +5V +3.3V +12V -12V +5Vsb
Max Output, A 25A 25A 83.83A 0.3A 3.0A
Combined, W 125W 1000W 3.6W 15W
Output Power, P cont 1000W

HƯỚNG DẪN SỬ DỤNG BỘ NGUỒN MÁY TÍNH

  1. SỬ DỤNG BỘ NGUỒN THEO ĐÚNG QUY ĐINH CỦA NHÀ SẢN XUẤT

Giữ đúng nhiệt độ, độ ẩm, sử dụng đúng điện áp, không sử dụng bộ nguồn trong môi trường nước bụi. Khách hàng nên tạo điều kiện cho bộ nguồn tỏa nhiệt bằng nâng cao tuổi thọ thiết bị.

Thao tác Kỹ Thuật:

  • Ngắt kết nối tất cả các nguồn điện DC với máy tính.
  • Lắp bộ nguồn theo đúng quy trình: đảm bảo bộ nguồn được gắn chặt với case bằng 4 ốc vít
  • Kết nối tất cả cable trên bộ nguồn với các thiết bị theo đúng điện thế và quy chuẩn đầu cắm của các thiết bị phần cứng như mainboard (20/24 pin), CPU, VGA, HDD, PCIE+12V, Fans,..

Lưu ý:

  • Mỗi đầu cấp nguồn trên bộ nguồn được thiết kế điện thế và công suất phù hợp cho từng thiết bị không nên tự ý chuyển đổi đầu cắm phân chia thành nhiều nguồn cấp điều này gây quá tải và hỏng bộ nguồn.
  • Các thiết bị ngoại vi như mainboard, HDD, VGA,.. đầu cấp nguồn được thiết kế theo quy chuẩn tương ứng với đầu cấp trên bộ nguồn. Người dùng cần tham khảo hướng dẫn của nhà sản xuất các thiết bị ngoại vi này trước khi kết nối với bộ nguồn này.
  1. XỬ LÝ SỰ CỐ:

Nếu bộ nguồn không cung cấp điện áp, hãy làm theo các bước sau đây trước khi đến các dịch vụ hoặc sửa chữa

  • Kiểm tra dây cáp điện kết nối giữa ổ cắm điện DC với bộ nguồn.
  •  Kiểm tra công tắc điện phía sau bộ nguồn đã bật qua chữ “I” nếu có.
  • Kiểm tra chắc chắn rằng tất cả các kết nối DC kết nối đúng với tất cả các thiết bị ngoại vi.
  1. CẢNH BÁO
  •  Bên trong bộ nguồn hoạt động luôn có dòng điện cao nguy hiểm, với bất kỳ lý do gì bạn cũng không được mở nắp nó khi đang hoạt động. Bảo hành là vô hiệu nếu bạn tự ý mở nắp bộ nguồn.
  1. YÊU CẦU BẢO QUẢN
  • Bộ nguồn khi chưa sử dụng phải được bảo quản trong hộp.
  • Không được để vật năng đè lên sản phẩm.
  • Tránh để bộ nguồn tiếp xúc trực tiếp với ánh nắng.
  • Không để côn trùng, xăng đầu, hóa chất,.. đổ lên sản phẩm.
  • Vệ sinh bộ nguồn bằng thiết bị thổi khí và dung dịch chuyên dụng.

LƯU Ý CHUNG

  • Tất cả các thông số kỹ thuật có thể thay đổi mà không cần thông báo trước. Vui lòng kiểm tra với nhà cung cấp để biết được chính xác. Các sản phẩm có thể không có sẵn ở tất cả các thị trường.
  • Thông số kỹ thuật và các tính năng khác nhau tùy theo mã sản phẩm và tất cả các hình ảnh chỉ mang tính chất minh họa. Vui lòng tham khảo trang thông tin sản phẩm để biết đầy đủ chi tiết.
  • Màu sắc của bảng mạch in (PCB) và các phiên bản phần mềm đi kèm có thể thay đổi mà không cần thông báo trước.
  • Tên của các thương hiệu và sản phẩm được đề cập là tên thương mại của các công ty tương ứng.
  • Sản phẩm (bao gồm thiết bị điện, thiết bị điện tử, pin chứa thủy ngân) không được đặt chung cùng rác thải đô thị. Cần kiểm tra các quy định của địa phương để xử lý các sản phẩm đồ điện tử.
  • Việc sử dụng ký hiệu nhãn hiệu thương mại (TM, ®) trên trang web này có nghĩa là từ ngữ văn bản, thương hiệu, logo hoặc khẩu hiệu đó đang được sử dụng như một thương hiệu được bảo vệ bởi hệ thống luật pháp và/hoặc được đăng ký là nhãn hiệu thương mại tại Hoa Kỳ và/hoặc quốc gia/khu vực khác.
Chi tiết kỹ thuật
  • Mã sản phẩm
    VXP1000TGD
  • Màu sắc
    Đen
  • Hãng sản xuất
    VSP
  • Chứng nhận 80 Plus
    CLEAResult® 80 PLUS® - Gold
  • Công suất định danh
    1000W
  • Nguồn đầu vào
    AC 100~240V, 12/6A, 60/50Hz
  • Kích thước
    ATX - 165 x 150 x 86 (mm)
  • Loại quạt
    Quạt HBF kích thước 120mm vận hành êm ái và hiệu quả
  • Tính năng bảo vệ
    OCP/OVP/UVP/OPP/SCP/OTP
  • Active PFC
    Yes /CM6500UNX
  • Tích hợp DC TO DC Converter
    Yes
  • Chứng nhận quy chuẩn SX
    CB, CE, FC, RoHS
  • Đầu cấp điện cho bo mạch
    - Mainboard: 1 x 24 (20+4pin) - 600mm
    - CPU: Line1 x 8(4+pin) - 700mm
    Line2 x 8(4+pin) - 700mm
  • Đầu cấp điện cho hệ thống:
    - VGA: Line 1: 2x 8 pin(6+2pin)- 670mm(550+120mm)
    Line 2: 2x 8 pin(6+2pin)- 670mm(550+120mm)
    - Sata: Line1: 3x Sata - 800mm(500+150+150)
    Line2: 3x Sata - 800mm(500+150+150)
    Line3: 3x Sata - 800mm(500+150+150)
    - IDE/FDD: 3 x 4 pin Molex + 1FDD - 950mm
  • Quy chuẩn ATX3.0/PCIe 5.0
    12VHPWR: 12 + 4 pin - 550mm (VGA ATX3.0 PCI-E5.0)
  • Xuất xứ linh kiện nguồn
    linh kiện tụ Nhật
  • Bảo hành
    5 năm
